技术参数
执行标准：JB/T8734.3-2012
额定电压：U○/U 为 300/300V
额定温度：70℃
产品应用
适用于交流额定电压 U○/U 为 300/300V 及以下电器，仪表和仪器及动力照明。
使用特性
1. 电缆长期允许工作温度应不超过 70℃
2. 电缆敷设温度应不低于 0℃
3. 允许弯曲半径， 电缆外径（D）小于等于16mm时，应不小于4D，大于16mm时，应不小于6D
4. 绝缘材料为优质聚氯乙烯，抗老化，耐磨损，防水，防油，防化学腐蚀，无毒等特性
5. 200m/500m 每卷或定制长度
|

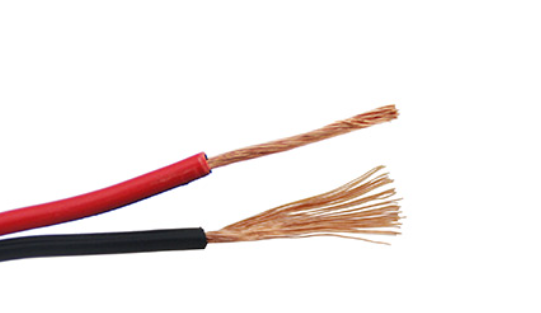

RVB 型 300/300V 铜芯聚氯乙烯绝缘绞型连接用软电线的综合数据 |
|||||||
|
芯线×标截面(mm2) |
导体结构(NO./mm) |
绝缘厚度规定值(mm) |
平均外径(mm)上限 |
20℃时导体电阻*大值(Ω/KM) |
70℃时绝缘电阻*小值(MΩ/KM) |
||
|
下限 |
上限 |
铜芯 |
镀锡铜芯 |
||||
|
2×0.5 |
16/0.20 |
0.8 |
2.5×5.0 |
3.0×6.0 |
39.0 |
40.1 |
0.016 |
|
2×0.75 |
24/0.20 |
0.8 |
2.7×5.4 |
3.2×6.4 |
26.0 |
26.7 |
0.014 |
|
2×1.0 |
32/0.20 |
0.8 |
2.8×5.6 |
3.3×6.6 |
19.5 |
20.0 |
0.012 |
|
2×1.5 |
30/0.25 |
0.8 |
3.0×6.0 |
3.6×7.2 |
13.3 |
13.7 |
0.011 |
|
2×2.5 |
50/0.25 |
0.8 |
3.4×6.8 |
4.1×8.2 |
7.98 |
8.21 |
0.010 |
|
2×4 |
81/0.25 |
1.0 |
4.3×8.6 |
5.2×10.4 |
4.95 |
5.09 |
0.008 |
|
2×6 |
84/0.30 |
1.0 |
4.8×9.6 |
5.8×11.6 |
3.30 |
3.39 |
0.0065 |
