标准
YD/T 926.3-2009
TIA 568C
使用特性
> 超五类系统链路中用于端接超五类电缆的标准非屏蔽 RJ45数据用模块。 可提供高达 100MHz带宽支持，支持典型应用为100Mbps。
> 该产品广泛应用于室内水平工作区布线，室内局域网布线，用于超五类非屏蔽系统。
> 产品选用抗冲击高耐用性优质聚碳酸酯塑料作为主体，IDC 接线端子为磷青铜镀镍，RJ45 端口为 8P8C 接口，同时满足4P4C/4P2C 语音系统及8P8C 数据系统使用。
> 模块卡接牢固，耐用性稳定性强，配合新南燕超五类数据电缆、配线架及跳线，整体超五类非屏蔽信道 / 链路达到并大大超过标准要求，提供丰富的系统指标余量。

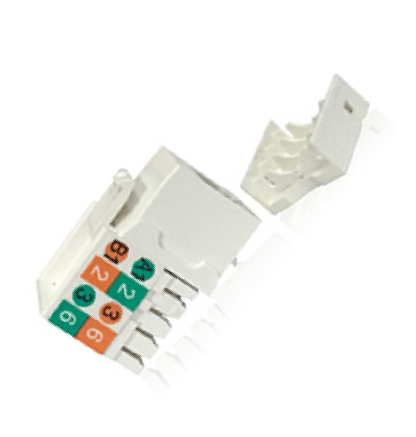

产品展示
|
典型参数
|
指标
|
|
模块类型
|
180 度卡接
|
|
模块颜色
|
IDC 端子塑料为蓝色，其他塑料部分为白色
|
|
模块主体塑料
|
聚碳酸酯
|
|
IDC 端子
|
磷青铜镀镍
|
|
IDC 端子卡接线径
|
单股或多股裸铜导体0.4-0.6mm
|
|
IDC 端子可重复卡接次数
|
不低于250 次
|
|
RJ45 端口类型
|
8P8C
|
|
RJ45 端口金针
|
磷青铜镀金（镀金层厚度50μm）
|
